제품소개
>
DI-FLEX Pod는
크린룸 환경에서 최적화된 케이블 Moving System이며, 소음, IPA Class1, Long-Life로 기존에 사용하던 Cableveyor로 발생된 문제점을 개선하고 있습니다.

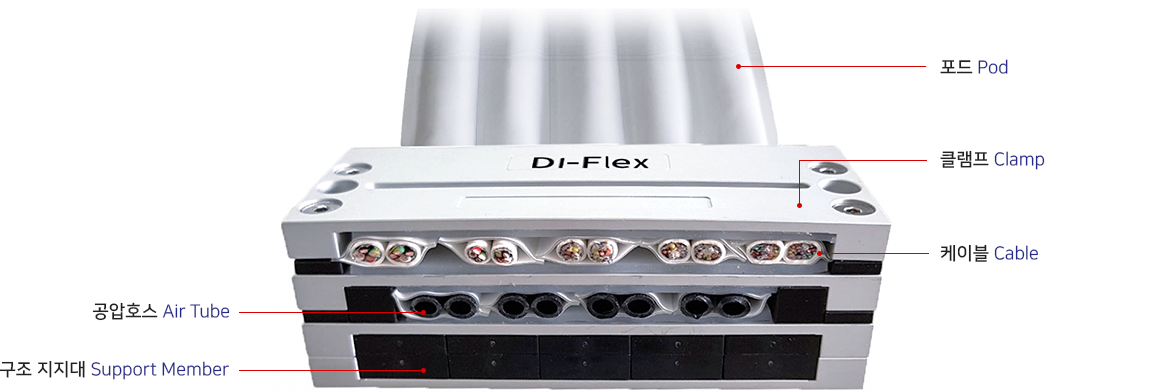

구조 Strucure
재질 Material
| Pod | ePTFE (Expanded polytetrafluoroethylene) | |
|---|---|---|
| 케이블 | 절연체 | FEP 절연 |
| 쉴드 | Spiral Shield | |
| 외피 | Cleanroom 용 Jacket | |
| 지지대 | 수지 (AC, PA66, 등등) | |
| 클램프 | Die Casted AL. | |
정전기 방지처리
회전운동 시 마찰에 의해 Pod표면에 정전기 방전현상(ESD : Electrostatic Discharge)이 발생되는데 DI-Flex는 자켓을 정전기 방지 처리하여 ESD 현상개선에 효과적
사양 Specifications
| Pod 표준구성 | 1Pod, 2Pod, 3Pod, 4Pod, 5Pod. 6Pod |
|---|---|
| 곡률반경 및 스트로크 길이 | 40R-1,200mm, 70R-2,000mm, 100R-2,500mm, 130R-2,800mm |
| 가동수명 | 1,000만 Cycle 이상 |
| 최대 이동속도 | 2m/sec. |
| 최대 가속도 | 4G |
| 온도 범위 | -10℃ ~ +80℃ |
| 수용가능 케이블 | I/O, Encoder, Power, Ethernet, Camera, Air Tube |
| 케이블 사양 | FEP 절연, Spiral Shield, Cleanroom용 Jacket |
| 클린룸 인증 | IPA Class1 |
※ 가동수명은 곡률반경, 이동속도에 따라 달라집니다.
특장점 Features and Benefits
Clean room 내 케이블 베어와 케이블을 포설하는 부분에 대체 적용하여 분진발생 및 유지보수를 줄인 Clean room Moving 케이블 시스템
- 자켓(Pod)에 ePRFE 재질을 적용하여 무분진, 고유연성, 내마모성 실현
- Pod와 클램프를 적층 구조로 다수의 케이블을 컴팩트하게 구성가능
- 1천만 회 이상의 가동수명으로 유지보수 비용 감소
- Pod에 정전기 방전현상(ESD : Electrostatic Discharge) 방지 처리로 정전기 최소화
- Pod 표면에 코팅처리로 마찰력최소화, 스크래치, 찢어짐 등 강도향상
DI-Flex는 클린룸 환경에 최적화된 Cable과 Chain이 결합된 케이블 무빙 시스템입니다.
포드 Pod
| 포드모델 No.Model | 포드수 | 두께 (t) | 내폭 (w1) | 연결폭 (w2) | 전체너비 (w3) |
|---|---|---|---|---|---|
| DFS-21 | 1 Pod | 1.0mm | 19mm (20) (20.5) (13.4) |
2.3mm | 23.6mm |
| DFS-22 | 2 Pod | 44.9mm | |||
| DFS-23 | 3 Pod | 66.2mm | |||
| DFS-24 | 4 Pod | 87.5mm | |||
| DFS-25 | 5 Pod | 108mm | |||
| DFS-26 | 6 Pod | 130.1mm |
클램프 Clamp
| 클램프 모델 | Pod 수 | A (mm) | B (mm) | C (mm) |
|---|---|---|---|---|
| CL-02 | 2 Pod | 58.6 | 47.7 | 38.2 |
| CL-03 | 3 Pod | 77.7 | 66.8 | 57.3 |
| CL-04 | 4 Pod | 96.8 | 85.9 | 76.4 |
| CL-05 | 5 Pod | 115.9 | 105 | 95.5 |
| CL-06 | 6 Pod | 135 | 124.1 | 114.6 |
